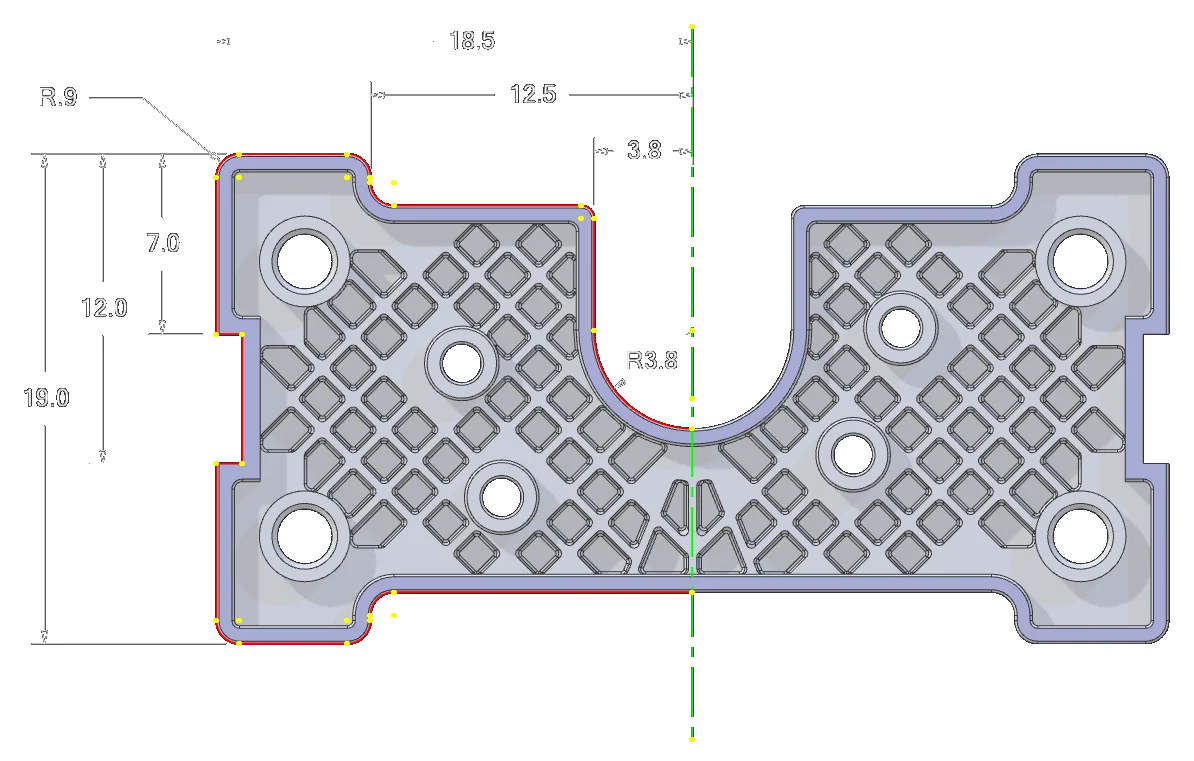

Özelliklerin profillerini çizmek, tasarım sürecinin çok önemli bir parçasıdır. Verimli olabilmeniz için çizim ortamınızın harika olması gerekir. Bizimkini çok seveceksiniz.
Alibre Design Demo Talebi
Çizimler, çoğu temel 3B modelleme işlemi için temel olarak kullanılan 2B profillerdir. Çizim şekilleri, boyutları ve kısıtlamaları içerirler.
İş akışı tipik olarak bir veya daha fazla çizim oluşturmak ve ardından katı bir cisim oluşturmak için bunlar üzerinde bir 3B modelleme işlemi kullanmaktır. Ürettiğiniz çoğu parçanın birkaç veya çok sayıda profil çizimi olacaktır.
Sonuç olarak, modellerinizin temel geometrisini ve boyutlarını tanımlamak için harcanan zamanın çoğu, 3B modellerinizin çeşitli çizimlerinde gerçekleşecektir.

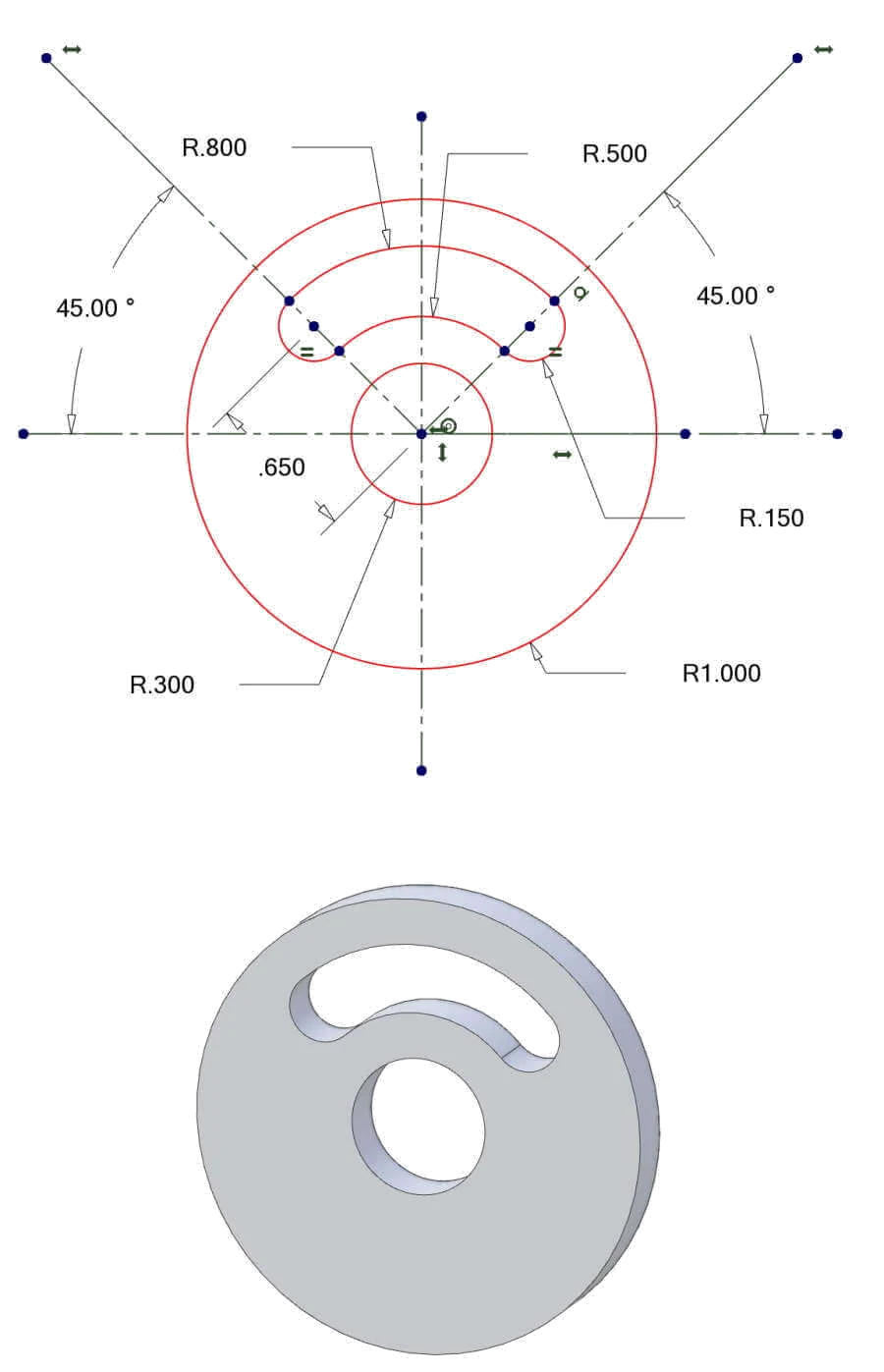

Soldaki örnekte, bu bileşenin profilini tanımlamak için bir çizim oluşturulmuş ve ardından bir Ekstrüzyon komutu çizim profilini 3B bir modele dönüştürmüştür.
Mükemmel metin desteği birçok tasarım için olmazsa olmazdır. Neredeyse tüm iyi tasarlanmış yazı tipleri için destekten yararlanın - yaratıcı olun ve marka gereksinimlerine uyun.

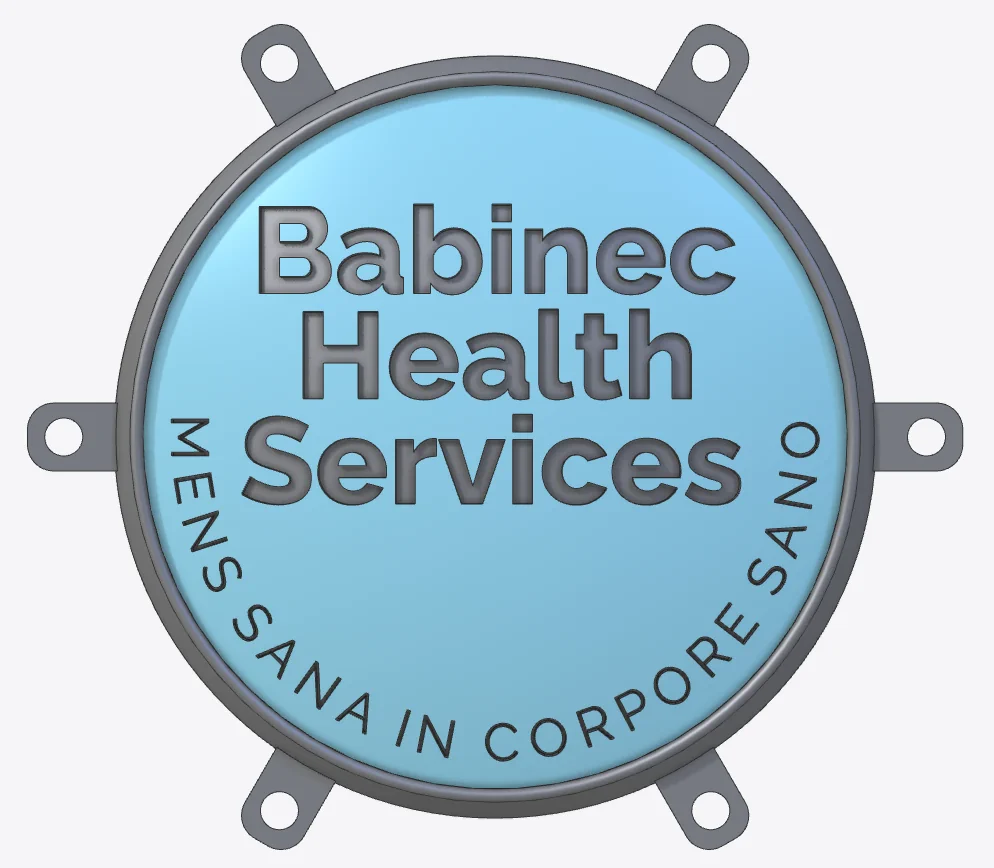

Harf konumlandırmasıyla uğraşmadan, tam yaratıcı kontrol için metni bir yol boyunca (örneğin bir daire veya eğri boyunca) anında dönüştürün.

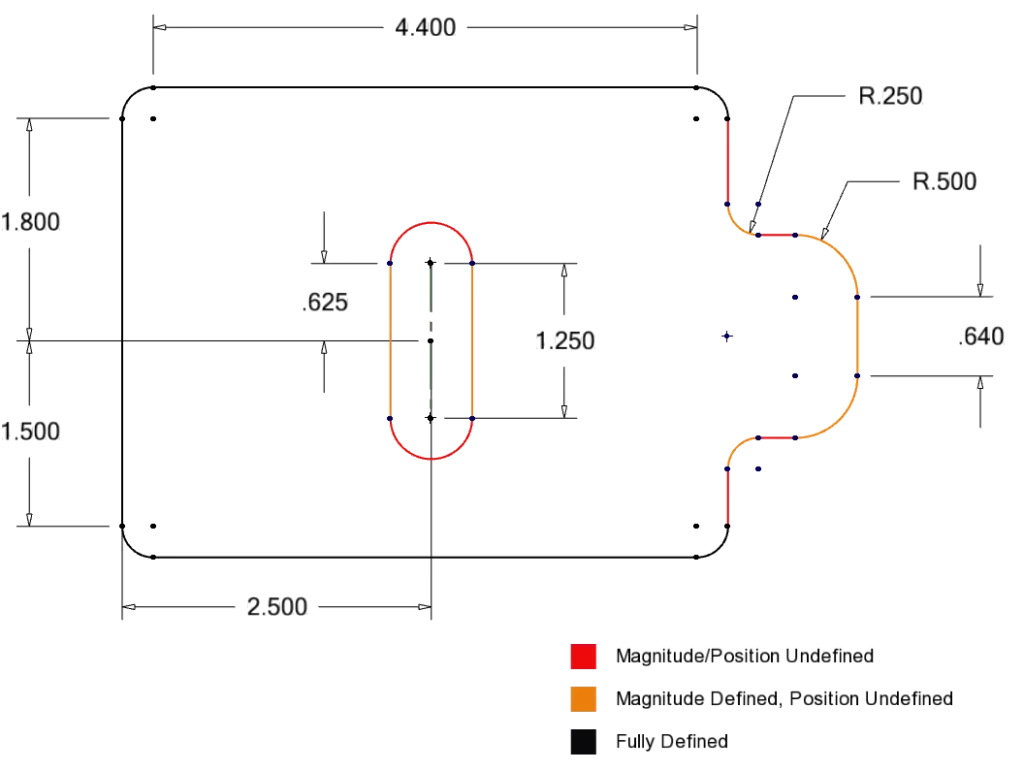

Çiziminizin durumunu gerçek zamanlı olarak, daha fazla detay eklemeniz gereken yerleri gösteren renk kodlu geri bildirimle takip edin.
Tüm çizim şekilleri siyah olduğunda, modelin tamamen tanımlandığından emin olabilirsiniz; bu da daha sonra bir gözden kaçırma nedeniyle sürprizlerle karşılaşmayacağınız anlamına gelir.
Bazen tasarımınız, özel harici uygulamalardan veya belki de kendi oluşturduğunuz bir Excel dosyasından gelen verileri içermelidir. CSV dosyasından noktaları içe aktarın ve isteğe bağlı olarak noktaları çizgiler veya bir spline ile eşleştirerek parçanız için geometri tanımını başarıyla kullanın.
Kısıtlamalar, tasarım amacınızı modelinize yansıtmanıza olanak tanıyan, çizim şekilleri arasındaki geometrik ilişkilerdir. Hem çabayı hem de insan hatasını en aza indirmek için çok önemlidirler.
Boyutlar, model bileşenlerinin boyutunu ve konumunu belirler ve herhangi bir noktada oluşturulabilir ve serbestçe değiştirilebilir.
Modelin boyutlarını hızlı bir şekilde değiştirme özgürlüğü, modelde önemli değişiklikleri güvenli ve öngörülebilir bir şekilde, ihtiyaç duyduğunuz kadar çok kez yapmanıza olanak tanır.
Denklemler aslında dinamik boyutlardır. Sabit bir sayı kullanmak yerine, ilişkiler oluşturabilir ve bu ilişkileri boyutlar oldukça iç kullanabilirsiniz.
Örneğin, bir dikdörtgenin genişliğini yüksekliğinin iki katı olarak ayarlayabilir ve yükseklikteki herhangi bir değişikliğin genişlik değerini otomatik olarak güncellemesini sağlayabilirsiniz.
Her bir çizim geometrisini sıfırdan oluşturmak zahmetli ve gereksiz insan hatalarına yol açar. Mevcut model geometrisinden ve daha önce oluşturulmuş çizimlerden yararlanarak yeni çizimlerin temelini oluşturun.
Bu, çizim oluşturma süresini önemli ölçüde kısaltır ve güvenilirliği artırır.
Çizim yaparken görsel referans olarak resimlerden yararlanın. Kalibrasyon aracını kullanarak resimleri bilinen gerçek dünya boyutlarına ayarlayın.
Nesneleri yeniden üretebilmek için üzerlerine çizim yapın. Tersine mühendislik veya yaratıcı çalışmalar için izleme resimlerini kullanın.
Fare hareketini azaltmak ve doğru araçları doğru zamanda görmek verimliliğin anahtarıdır. Akıllı menüler, seçime uygun araçları doğrudan fare imlecinin üzerinde göstererek en yaygın çizim görevlerini hızlandırır.
