Alibre Design 29.1 Yayınlandı: Yeni Kaynaklı Konstrüksiyonlar Modülü
Alibre Design 29.1 kullanıma sunuldu. Yeni sürümün en dikkat çekici yeniliği, özellikle makine şasileri, konstrüksiyonlar, platformlar, taşıyıcı sistemler, raf sistemleri ve profil tabanlı tasarımlar için geliştirilen yeni Kaynaklı Konstrüksiyonlar (Weldments) çalışma alanı oldu.
Yeni çalışma ortamı sayesinde 2D ve 3D çizimlerden başlayarak standart profillerle konstrüksiyonlar oluşturabilir, profil birleşimlerini düzenleyebilir, Alibre Design’ın güçlü modelleme araçlarını kullanabilir ve imalata yönelik kesim listelerini (Cut List) doğrudan teknik resimlere aktarabilirsiniz.

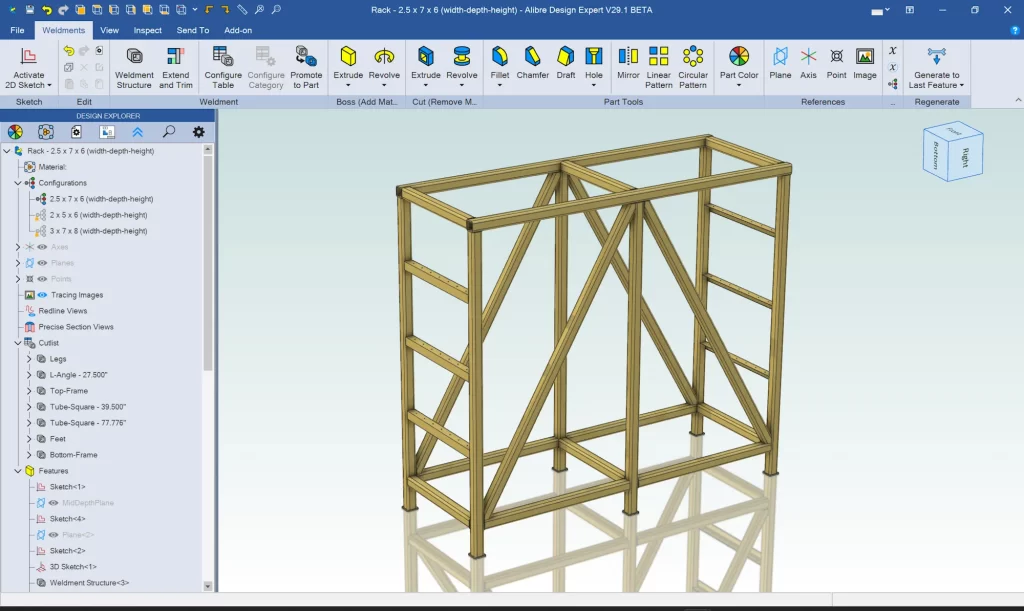

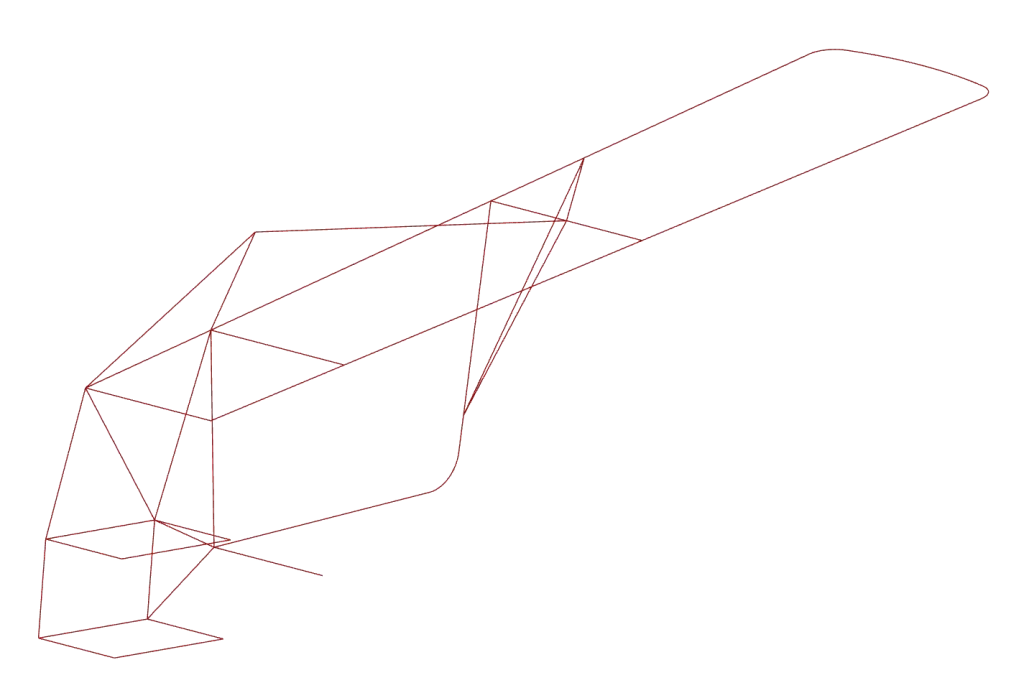

2D ve 3D Çizimlerle Konstrüksiyon Tasarımı
Yeni Kaynaklı Konstrüksiyonlar çalışma alanında, konstrüksiyonun temel geometrisini oluşturmak için 2D ve 3D çizimler birlikte kullanılabiliyor.
Bu sayede profil yerleşimleri için öncelikle tasarımın iskelet geometrisini oluşturabilir, ardından bu çizgileri gerçek yapısal profillere dönüştürebilirsiniz.
Özellikle karmaşık makine şasileri, üç boyutlu taşıyıcı sistemler, boru konstrüksiyonları ve özel makine gövdelerinin hazırlanmasında bu yöntem tasarım sürecini önemli ölçüde hızlandırıyor.

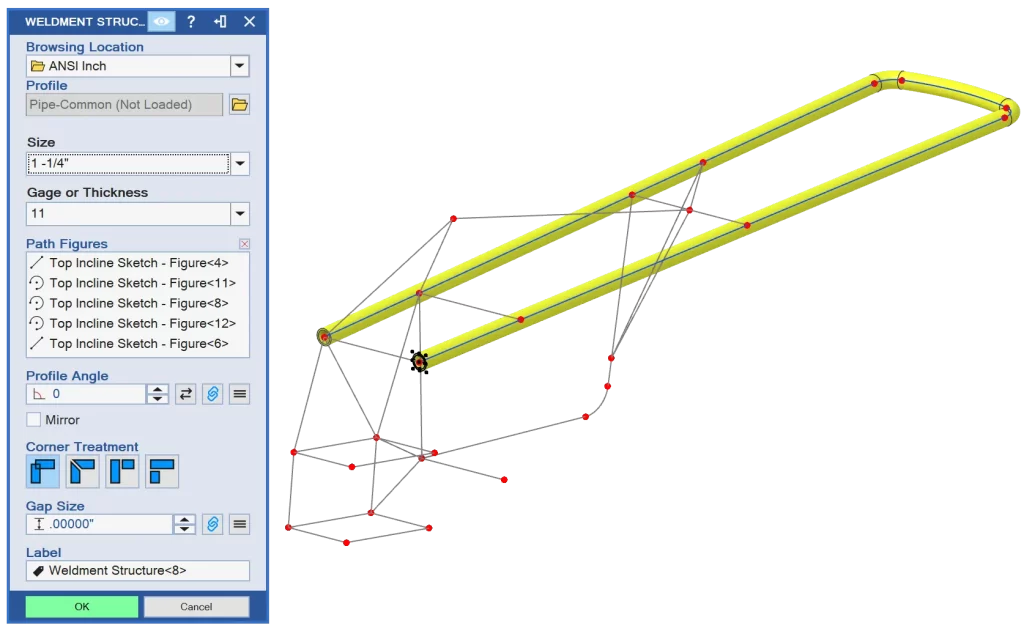

Standart Profilleri Kütüphaneden Kolayca Ekleyin
Alibre Design 29.1 ile standart profil ve ölçüler doğrudan kaynaklı konstrüksiyon tasarımına eklenebiliyor.
Kullanıcılar ihtiyaç duydukları profil tipini seçerek profilin yönünü, konumunu ve konstrüksiyondaki yerleşimini kolayca belirleyebiliyor.
Bu sayede her profil geometrisini ayrı ayrı modellemek yerine hazır profil tanımlarından yararlanarak çok daha hızlı konstrüksiyon tasarımları hazırlanabiliyor.
Profil tabanlı makine ve ekipman tasarımlarında zaman kazandıran bu özellik, özellikle seri olarak konstrüksiyon tasarlayan firmalar için önemli bir avantaj sağlıyor.

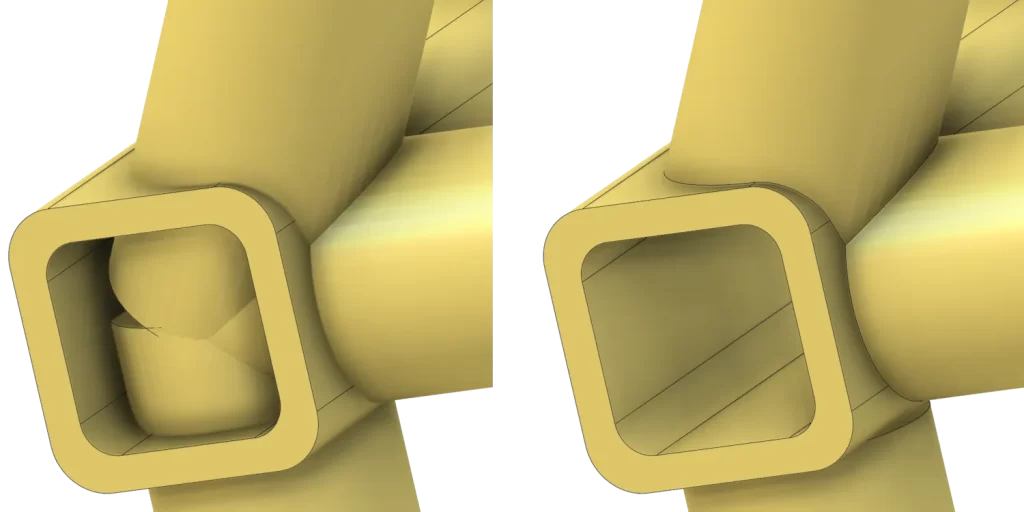

Profil Birleşimlerini Hassas Şekilde Düzenleyin
Kaynaklı konstrüksiyonlarda profillerin doğru biçimde birleşmesi hem tasarım hem de üretim açısından büyük önem taşır.
Alibre Design 29.1 içerisinde bulunan Trim ve Extend – Kırp ve Uzat araçları sayesinde kesişen profiller kolayca düzenlenebiliyor.
Profil uçları diğer konstrüksiyon elemanlarına göre otomatik veya kontrollü biçimde düzenlenerek parçaların birbirine doğru şekilde oturması sağlanabiliyor.
Bu özellik özellikle kutu profil, boru, köşebent ve diğer yapısal profillerle oluşturulan kaynaklı konstrüksiyonların bağlantı noktalarının hazırlanmasını kolaylaştırıyor.
Alibre Design’ın Modelleme Araçlarını Kullanmaya Devam Edin
Konstrüksiyonun temel profil yapısı oluşturulduktan sonra tasarım yalnızca Weldments araçlarıyla sınırlı kalmıyor.
Alibre Design’ın standart katı modelleme özellikleri konstrüksiyon üzerinde kullanılmaya devam edilebiliyor.
Tasarıma;
- Delikler
- Kesimler
- Aynalama işlemleri
- Doğrusal çoğaltmalar
- Dairesel çoğaltmalar
- Bağlantı elemanları
- Montaj detayları
- Üretim için gerekli ek geometriler
eklenebiliyor.
Böylece konstrüksiyonun temel iskeleti oluşturulduktan sonra makinenin veya ekipmanın üretime hazır tüm detayları aynı model içerisinde tamamlanabiliyor.

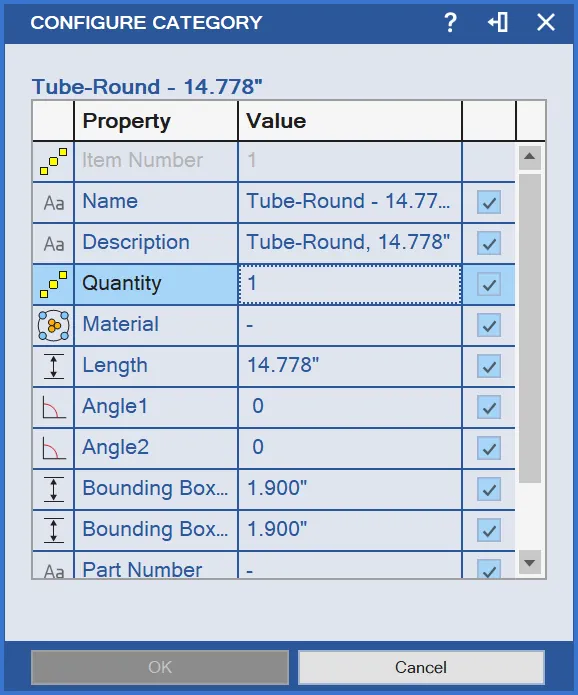

Konstrüksiyon Elemanlarının Bilgilerini Yönetin
Alibre Design 29.1, aynı özelliklere sahip konstrüksiyon elemanlarını tanıyabiliyor ve bunları miktar bilgileriyle birlikte değerlendirebiliyor.
Konstrüksiyonda kullanılan profillere ait;
- Parça adı
- Açıklama
- Miktar
- Profil tipi
- Malzeme
- Uzunluk
- Kesim açıları
- Üretim bilgileri
gibi veriler yönetilebiliyor.
Bu bilgiler daha sonra kesim listelerinde ve teknik resimlerde kullanılabiliyor.
Modelden üretime geçiş aşamasında profil bilgilerinin otomatik olarak takip edilebilmesi, özellikle çok sayıda profil kullanılan büyük konstrüksiyonlarda ciddi zaman tasarrufu sağlıyor.

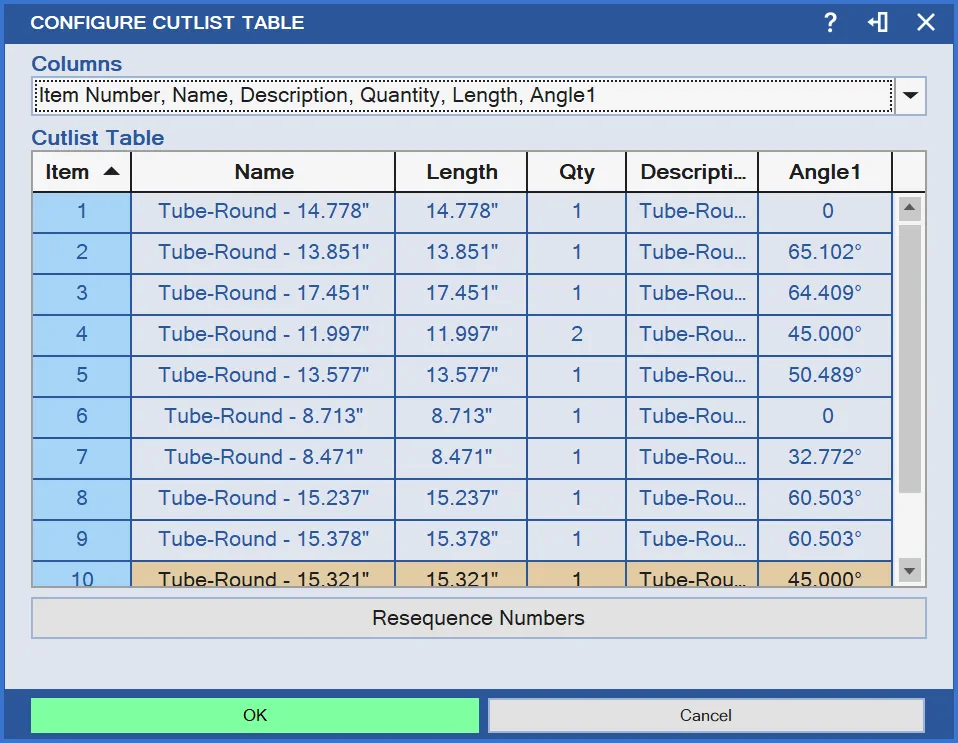

Otomatik Kesim Listeleri Oluşturun
Alibre Design 29.1’in üretim tarafındaki en önemli yeniliklerinden biri Cut List – Kesim Listesi desteğidir.
Hazırlanan kaynaklı konstrüksiyonda kullanılan profiller otomatik olarak listelenebiliyor.
Kesim listelerinde;
- Parça numarası
- Profil adı
- Açıklama
- Adet
- Profil uzunluğu
- Malzeme
- Kesim açıları
gibi üretim için gerekli bilgiler gösterilebiliyor.
Hazırlanan kesim listeleri doğrudan Alibre Design teknik resimlerine eklenebiliyor.
Kullanıcılar ayrıca tabloda hangi bilgilerin gösterileceğini kendi ihtiyaçlarına göre belirleyebiliyor.
Bu özellik özellikle profil kesimi, kaynaklı imalat, makine şasisi üretimi ve çelik konstrüksiyon imalatı yapan firmalar için model ile üretim arasındaki süreci önemli ölçüde kolaylaştırıyor.
Teknik Resimlerde Yeni Weldments Özellikleri
Alibre Design 29.1 ile Kaynaklı Konstrüksiyon özellikleri teknik resim ortamına da entegre edildi.
Kaynaklı konstrüksiyon içerisindeki elemanlar için poz numaraları (Weldment Balloons) oluşturulabiliyor.
Bu poz numaraları kesim listesindeki ilgili profillerle ilişkilendirilebiliyor.
Bu sayede teknik resimde hangi profilin hangi kesim listesi satırına ait olduğu kolayca görülebiliyor.
Kesim listeleri teknik resimlere eklenebiliyor ve kullanıcılar ihtiyaçlarına göre tablo sütunlarını özelleştirebiliyor.
Ayrıca kaynak sembollerinde kullanılan açıklamalarda çok satırlı metin desteği sayesinde kaynak detaylarının teknik resim üzerinde daha düzenli gösterilmesi sağlanıyor.

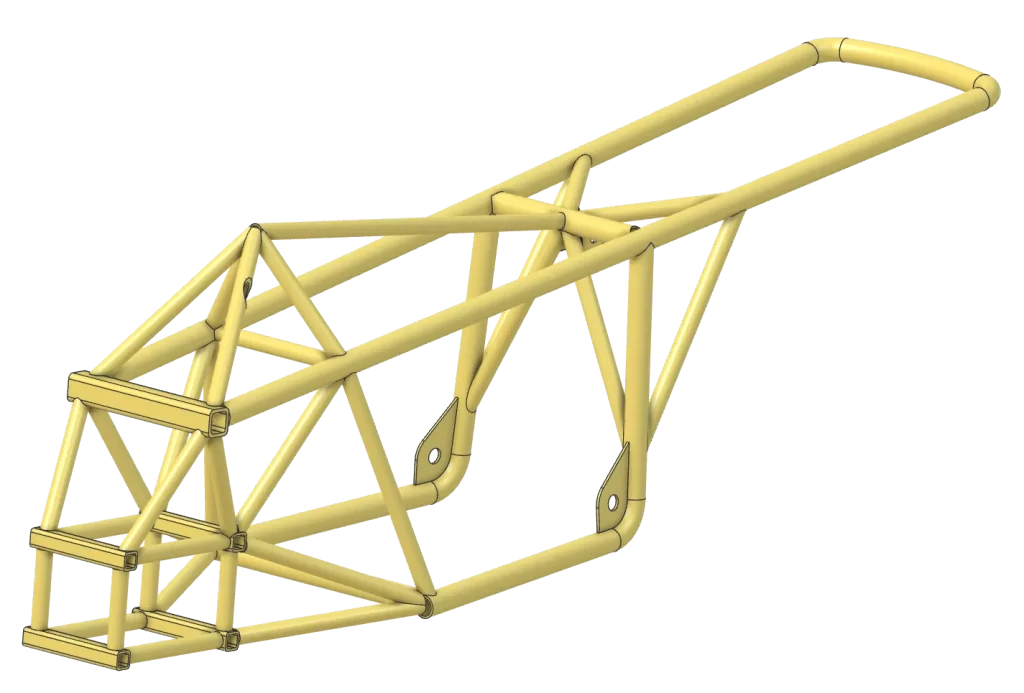

Alibre Design 29.1 ile Kaynaklı Konstrüksiyon Tasarımında Yeni Dönem
Yeni Kaynaklı Konstrüksiyonlar çalışma alanı özellikle profil tabanlı makine ve ekipman tasarlayan kullanıcılar için Alibre Design’ın yeteneklerini önemli ölçüde genişletiyor.
Yeni Weldments çalışma alanı ile;
- Makine şasileri
- Makine gövdeleri
- Profil konstrüksiyonları
- Taşıyıcı sistemler
- Konveyör şasileri
- Platformlar
- Raf sistemleri
- Kaynaklı ekipman gövdeleri
- Özel makine konstrüksiyonları
- Boru ve profil tabanlı yapılar
çok daha hızlı şekilde tasarlanabiliyor.
2D ve 3D çizimlerden profil yerleşimine, profil birleşimlerinden üretim kesim listelerine kadar tüm sürecin aynı çalışma ortamı içerisinde yönetilebilmesi tasarım ve üretim süreçlerinin daha verimli ilerlemesini sağlıyor.
Alibre Design’ın kullanıcı dostu parametrik modelleme yapısı ile yeni Weldments araçlarının birleşmesi, özellikle makine imalatı ve özel makine tasarımı yapan firmalar için önemli avantajlar sunuyor.
Alibre Design 29.1’deki Diğer İyileştirmeler
Alibre Design 29.1 yalnızca Kaynaklı Konstrüksiyonlar modülü ile sınırlı değil.
Yeni sürümde Parça, Montaj, BOM, PDM, Sac Metal, kullanıcı arayüzü ve API tarafında da çok sayıda geliştirme ve hata düzeltmesi bulunuyor.
Öne çıkan geliştirmeler arasında;
- Çizim ortamındaki 2D kısıtlama sembollerinin görüntülenmesinin iyileştirilmesi,
- Delik ve çizim işlemlerinde çeşitli kullanım geliştirmeleri,
- Loft ve Project to Sketch işlemlerindeki bazı seçim problemlerinin giderilmesi,
- Montaj dosyalarının kaydedilmesinde yapılan iyileştirmeler,
- Çoklu konfigürasyonlarla çalışırken oluşabilen bazı sorunların giderilmesi,
- BOM tablolarındaki sıralama ve sütun yönetiminin geliştirilmesi,
- PDM tarafındaki bazı dil ve görüntüleme problemlerinin düzeltilmesi,
- Sac Metal Parameters penceresine favori seçeneklerinin eklenmesi,
- Flange ve Automatic Miter araçlarındaki çeşitli iyileştirmeler,
- Çift monitör kullanımındaki bazı sorunların giderilmesi,
- Kopyala ve yapıştır işlemlerinde iyileştirmeler,
- Ağ üzerinden dosya kaydetme performansının geliştirilmesi,
- API tarafında yeni modelleme yeteneklerinin eklenmesi
yer alıyor.
Alibre Design 29.1 Kullanıma Sunuldu
Alibre Design 29.1, 23 Eylül 2026 tarihinde kullanıma sunuldu.
Yeni Kaynaklı Konstrüksiyonlar çalışma alanı ile Alibre Design Expert kullanıcıları profil tabanlı konstrüksiyonlarını tasarımdan üretime kadar çok daha bütünleşik bir şekilde yönetebiliyor.
Alibre Design 29.1 hakkında daha fazla bilgi almak, lisans seçeneklerini öğrenmek veya Alibre Design’ı yakından incelemek için Alibre Türkiye ile iletişime geçebilirsiniz.
Alibre Türkiye
3D CAD Tasarım ve Makine Mühendisliği Çözümleri
